cum să conectați un recipient pentru o gamă electrică

Domeniile de gătit electrice (sobe) au nevoi speciale de cablare, deoarece necesită un circuit și un recipient de 120/240 volți. În timp ce sobele pe gaz sunt, de asemenea, conectate pentru a furniza energie pentru a acționa cronometrele, ventilatoarele și alte accesorii, aceste sobe folosesc simple circuite casnice de 120 de volți. O gamă electrică, pe de altă parte, folosește curentul de 120 volți în aceleași scopuri, dar folosește și curent de 240 volți pentru încălzirea elementelor de încălzire a sobei și a bobinelor de încălzire a cuptorului. Prin urmare, necesită un recipient și un circuit de 120/240 volți care furnizează un fir neutru independent, care oferă o cale de întoarcere pentru porțiunea de 120 volți a circuitului. În acest sens, o gamă electrică seamănă foarte mult cu un uscător de haine electrice, care folosește și un recipient de 120/240 volți. În cazul uscătorului de haine, camera și cronometrul sunt alimentate de un curent de 120 volți, dar unitatea de încălzire a uscătorului este alimentată de un curent de 240 volți.

Freestanding vs. Drop-In Ranges

Un recipient de evacuare este, de obicei, necesar numai pentru intervale verticale în picioare. Plăcile de gătit sau cuptoarele de perete sunt, de obicei, cu fir, cu cablajul circuitului conectat direct în panoul de conectare al aparatului, fără a beneficia de un cablu de conectare și un recipient. Următoarele instrucțiuni sunt apoi utilizate în mod normal numai pentru unități de cuptor verticale / cuptor.

Circuite pentru circuite electrice

Înainte de a conecta receptacul final unde veți conecta gama, există câteva preliminarii. Mai întâi, va trebui să fie rulat un circuit de 240 de volți cu o putere de amperaj corespunzătoare de la panoul întreruptorului principal până la locația în care doriți receptacul. În timp ce unii bricolători au abilitățile necesare pentru a rula circuite electrice noi, pentru majoritatea oamenilor aceasta este o muncă pentru un electrician profesionist, deoarece o astfel de muncă poate fi destul de periculoasă dacă nu știți ce faceți. Aceasta presupune instalarea unui nou întreruptor de 240 volți și dirijarea cablului electric prin pereți către locația în care va fi amplasată priza.

Circuitul electric care alimentează o gamă electrică trebuie să fie suficient de amplu pentru a alimenta puterea necesară. Cerința de putere a intervalelor variază în funcție de puterea aparatului, dar, în cele mai multe cazuri, este necesar un circuit de 50 de amp de 240 de volți, conectat cu sârmă de calibru # 6. Intervalele mai mici pot necesita un circuit de 40 de amperi, cu fir cu fir de 8 calibre. Oricum, circuitul este conectat cu un cablu cu 3 fire, inclusiv fire albe, negre și roșii, plus un fir de pământ de cupru gol.

NEC are reguli diferite pentru diferite tipuri de intervale. Intervalele de cădere sunt, de obicei, cu fir, iar conductoarele de circuit trebuie să fie dimensionate pentru puterea nominală a plăcii de identificare a aparatului. Circuitele pentru intervale independente de plug-in pot fi de fapt mai mici decât ratingul plăcii de identificare. Dacă puterea este de 12.000 watt sau mai puțin, circuitul poate fi proiectat pentru 8.000 watt. Acest lucru înseamnă că vă puteți furniza noul recipient cu cablu AWG # 8 și un întreruptor de 40 de amperi, mai degrabă decât cablul # 6 și un întreruptor de 50 de amperi. NEC realizează această alocație, deoarece clasificarea plăcii de identificare se bazează pe cuptorul și arzătoarele toate fiind în același timp înalte, ceea ce nu se întâmplă foarte des. Dar dacă ați găzduit vreodată o cină mare, știți că arderea totul dintr-o dată și, pentru perioade lungi, se întâmplă uneori. De aceea, este o practică obișnuită să conectezi un circuit de gamă cu un întreruptor de 50 de amperi și un cablu de calibru 6.

Cablarea cablului de alimentare pe rază

Un alt preliminar este conectarea cablului de alimentare al aparatului la raza de acțiune. Majoritatea gamelor nu sunt livrate cu cablul de alimentare; aceasta este o componentă de care va trebui să cumpărați separat și să vă conectați. Spre deosebire de instalarea circuitului în sine, conectarea cablului de alimentare este o muncă relativ ușoară, astfel încât majoritatea bricolajelor pot face acest lucru singuri. Deși dimensiunea circuitului poate varia, ceea ce nu poate varia este cablul de alimentare și tipul de receptor: Începând cu 1996, Codul Electric Național (NEC) a solicitat circuite cu 4 conductoare pentru intervale electrice, cuptoare și vase de gătit. Acest lucru înseamnă că recipientul are patru sloturi pentru a accepta o priză cu cabluri cu 4 punți. Este o încălcare a codului pentru a instala un nou recipient care este creat pentru cablurile vechi de 3 stiluri.

Acest lucru preliminar presupune scoaterea panoului de acces din spate pe raza de acțiune, filetarea cablului de alimentare în panou, apoi conectarea firelor la bornele șuruburilor potrivite.

Mufe 3-Prong vs. 4-Prong

Rangele și uscătorii de haine au o poveste similară. Înainte de 1996 (a fost de fapt mai aproape de 2000, când noile reguli au fost adoptate pe scară largă), cablurile electrice și uscătoarele erau conectate cu trei conductoare: două „puncte” și unul neutru. Corpul aparatului, sau carcasa, au fost împământate prin neutru, astfel încât cablul de uscare și recipientul să nu aibă un sol separat. După schimbarea codului, aparatele au început să fie vândute cu terenul carcasei separat de neutru. Această configurație necesită un cablu de alimentare cu 4 conductori care are un fir de masă separat care se conectează la șurubul de masă al aparatului. Vechiul sistem a funcționat bine, dar noul sistem este mai sigur.

Regula cu 4 conductori se aplică numai atunci când instalați un nou recipient, ca în construcții noi sau în timpul remodelării majore a bucătăriei. NEC permite încă utilizarea receptoarelor existente cu 3 sloturi care funcționează cu cablurile 3-prong în stil vechi. Dacă pur și simplu înlocuiți o gamă și aveți deja un recipient cu 3 sloturi, vi se permite să instalați o priză cu 3 punți. Cu toate acestea, trebuie să configurați cablarea intervalului astfel încât terenul carcasei să fie legat de borna neutră. Multe game sunt vândute cu o bandă de legătură metalică sau sârmă pentru exact acest scop. Consultați manualul proprietarului sau producătorul gamei pentru instrucțiuni.

Instrumente și consumabile de care veți avea nevoie

Pentru instalarea efectivă a recipientului de 120/240 volți, veți avea nevoie de următoarele instrumente și materiale:

Cutie electrică metalică de 4 x 4 inci (cutie de lucru veche sau cutie de lucru nouă, după cum este necesar)
Recipient cu 4 sloturi de 120/240 volți
Dezbrăcătoare de sârmă
Șurubelnițe

Instrucțiuni

Aceste instrucțiuni presupun că cablul de alimentare al gamei este deja atașat și că cablarea circuitului și noul întreruptor de 240 volți au fost deja instalate. Asigurați-vă că cablul circuitului este oprit la cutia întreruptorului înainte de a conecta recipientul. Când este instalat de către un profesionist, întrerupătorul este adesea lăsat neconectat până după terminarea cablajului receptorului.

Poziționarea receptorului

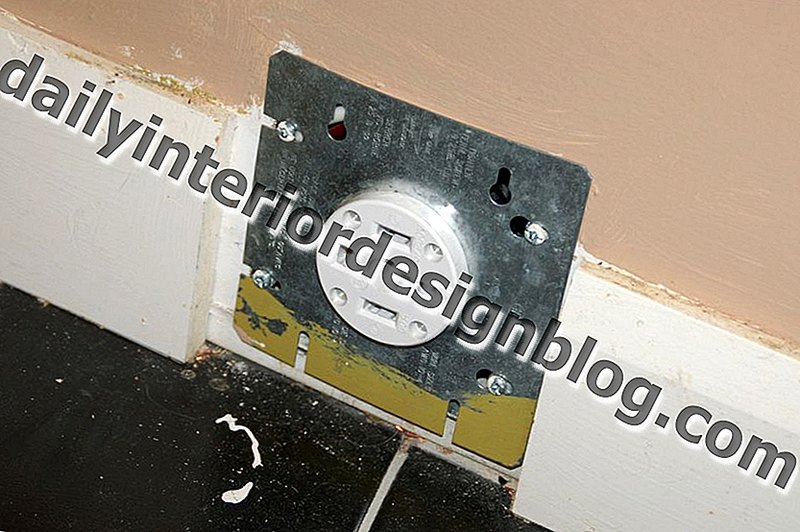

Locația recipientului este de obicei determinată de aparat. Recipientele pentru intervalele independente sunt de obicei accesibile printr-o deschidere în partea din spate a intervalului. Când este timpul să conectați raza, scoateți și îndepărtați complet sertarul de sub cuptor, apoi ajungeți prin cavitatea din față pentru a ajunge în recipient. Prin urmare, este mai bine să montați recipientul pe baza specificațiilor producătorului gamei. În mod obișnuit, acesta se află pe peretele din spate, în spatele gamei, cu câțiva centimetri deasupra podelei și oarecum în centru în spațiul dulapului. Pentru unele intervale, este preferată montarea pe podea a recipientului.

Instalați cutia electrică

Odată ce cablul corespunzător este pornit de la cutia întrerupătorului la locația receptorului, puteți instala o cutie de receptor de 4 x 4 inci, fie fixată pe perete, fie, dacă spațiul permite, montată la suprafață pe perete. Instalațiile montate la față folosesc cutii „vechi”, proiectate pentru aplicații de amenajare, în timp ce instalațiile montate pe suprafață pot folosi cutii metalice montate pe suprafață cu colțuri rotunjite.

Conectați cablurile de cablu la receptor

Îndepărtați învelișul exterior pe cablu și apoi introduceți cablul în cutie printr-una dintre orificiile de eliminare.
Fixați cablul la cutie cu o clemă adecvată tipului de cutie pe care îl utilizați.
Îndepărtați aproximativ 3/4 inci de izolație din fiecare conductor izolat individual în cablu.
Introduceți sârma de împământare goală din cupru din cablu în borna șurubului de împământare de pe recipient (de obicei în partea de sus a recipientului) și strângeți bine șurubul de fixare.
Introduceți firul neutru alb în borna șurubului neutru (de obicei în partea inferioară a recipientului) și strângeți șurubul de fixare.
Introduceți cele două fire fierbinți (negru și roșu) în bornele șuruburilor rămase și strângeți șuruburile de set.
Trageți firele în cutie și montați placa frontală a recipientului pe cutia de perete, fixându-l cu șuruburile de montare.
