Instalarea unui întreruptor de 240 volți

Despre acest proiect

Acest tutorial vă arată etapele de bază ale instalării unui nou întreruptor de 240 de volți, 30 de ampi, cu doi poli pentru un nou receptaclu (30 de ieșiri) pentru aparate. Circuitul include doi conductori de sârmă fierbinte de 10 calibre negri și un conductor de sârmă de masă verde de 10 calibre pentru un sistem cu 3 fire fără neutru. Unele circuite de aparate de 240 de volți folosesc circuite cu 4 fire care includ un neutru. Instalarea unui întreruptor presupune să lucrați în panoul dvs. de service electric (cutie întreruptor), deci trebuie să fiți familiarizați cu părțile unui panou și cum funcționează pentru a vă asigura o instalare sigură. Acest proiect poate necesita, de asemenea, autorizație de construcție, în funcție de regulile din zona dvs.

Avertisment: Oprirea întrerupătorului principal oprește alimentarea panoului și a tuturor întreruptoarelor casnice, dar nu oprește alimentarea de la liniile de servicii de utilitate. Liniile și terminalele cu care se conectează în panoul de service rămân sub tensiune și au un curent mortal. Nu atingeți niciodată aceste conductoare sau borne în timp ce lucrați în panou.

Materialele necesare

• Tester de tensiune
• Dezbrăcătoare de sârmă
• Șurubelnițe
• Cleşte

Dispozitive cu circuit de 30 amperi

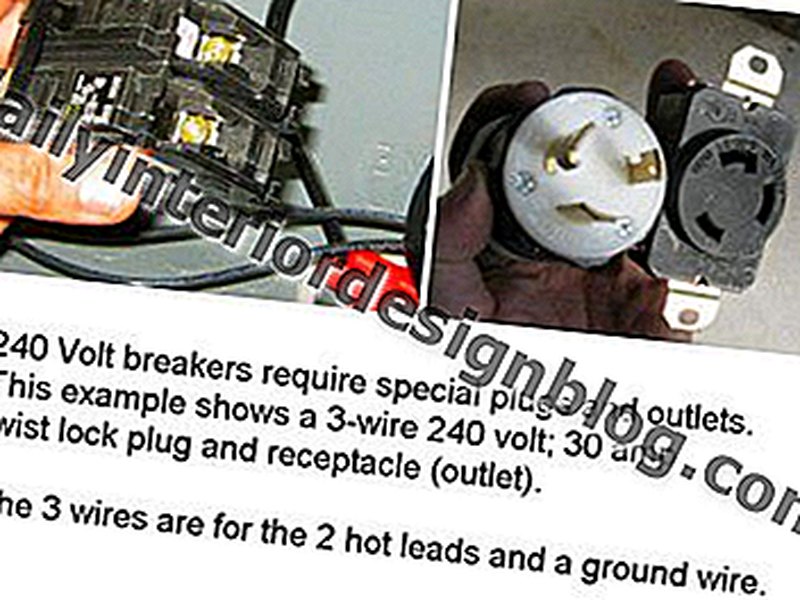

Un circuit tipic de 240 de volți și 30 de amperi include un întreruptor cu doi poli, care are două terminale pentru cele două fire fierbinți. Firele sunt de obicei negre sau roșii, dar unul poate fi alb dacă este etichetat ca fiind fierbinte cu o dungă neagră sau roșie lângă fiecare capăt. Un recipient de 240 de volți, cu 3 fire, are trei prong-uri (două la cald și un singur sol) pentru a accepta o priză cu 3 punți. Mufe și recipiente pentru un circuit de 240/250 de volți pot veni într-o serie de configurații.

Notă : Gama electrică nouă și uscătorii de haine necesită circuite care asigură 120 volți și 240 volți la receptacol. Acestea folosesc patru fire - negru (fierbinte), roșu (fierbinte), alb (neutru) și verde (masă). Firul neutru este proiectat pentru a transporta o sarcină dezechilibrată între cele două faze ale circuitului. Instalația este similară cu un sistem cu 3 fire, dar include al patrulea fir neutru care se conectează la bara neutră a busului din panou și la borna neutră a receptorului.

Circuitul 240 volți vs. 120 volți

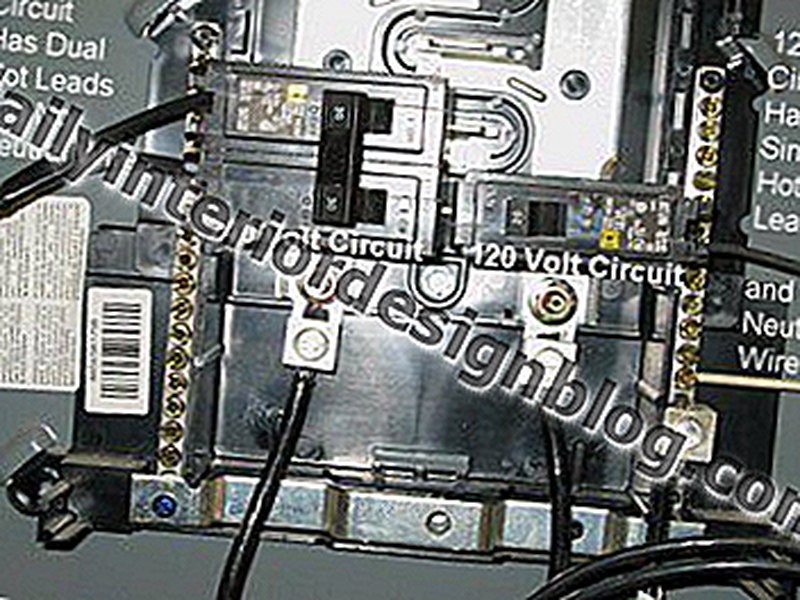

Un circuit cu 3 fire, 240 volți, are două fire fierbinți - fiecare furnizând 120 volți pentru un total de 240 - și un fir de masă pentru echipament. Un circuit de 120 de volți are un singur fir fierbinte conectat la întreruptor plus un fir neutru conectat la bara neutră a busului din panoul de service.

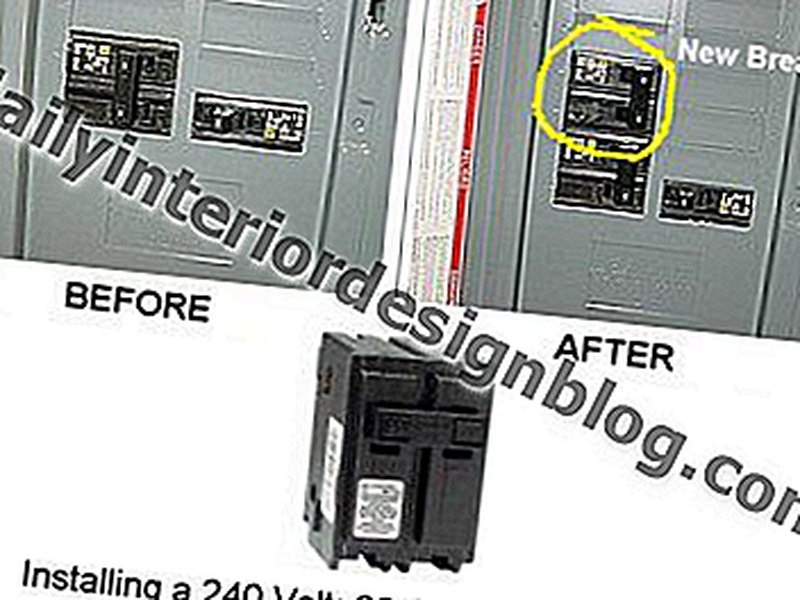

Cum se instalează un întreruptor de 240 de volți: Pasul 1

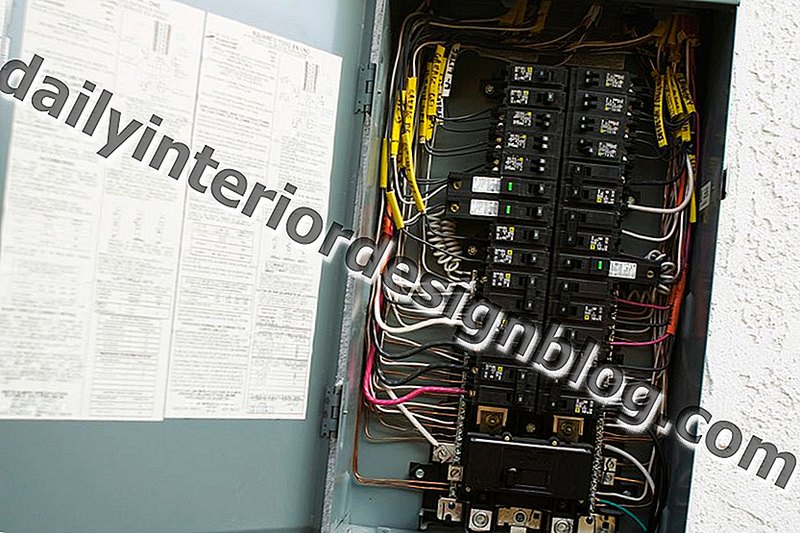

Opriți alimentarea de pe panoul de servicii electrice oprind întreruptorul principal. Scoateți șuruburile care țin ușa în poziție și îndepărtați cu atenție ansamblul ușii. Scoateți placa de acoperire de pe întrerupătoare (numită panoul frontal mort ), fără a atinge niciun fir din interiorul panoului. Confirmați că puterea este oprită prin testarea întreruptoarelor de ramură (nu întrerupătorul principal) cu un tester de tensiune. Dacă detectați orice tensiune la vreun întreruptor, apelați la un electrician pentru ajutor.

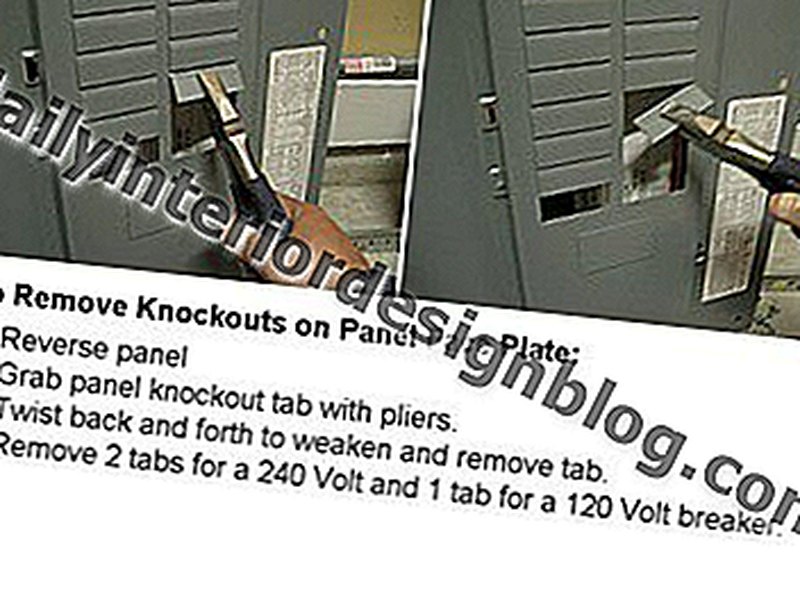

Îndepărtați două file de eliminare pentru noul întreruptor cu doi poli, dacă este necesar. Deplasările fie sunt desfăcute cu o lamă de șurubelniță și apoi îndepărtate cu clește sau sunt pur și simplu prinse cu clește și îndoite până se desprind.

Cum se instalează un întreruptor de 240 de volți: Pasul 2

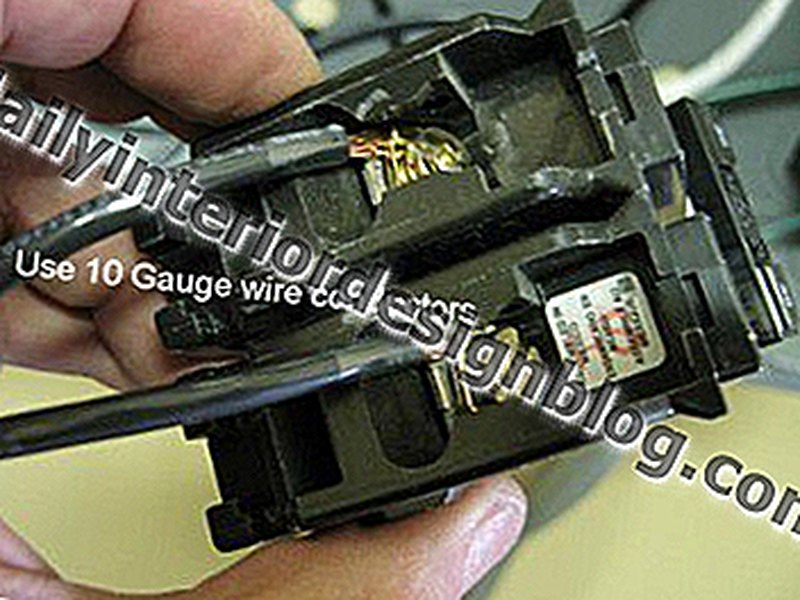

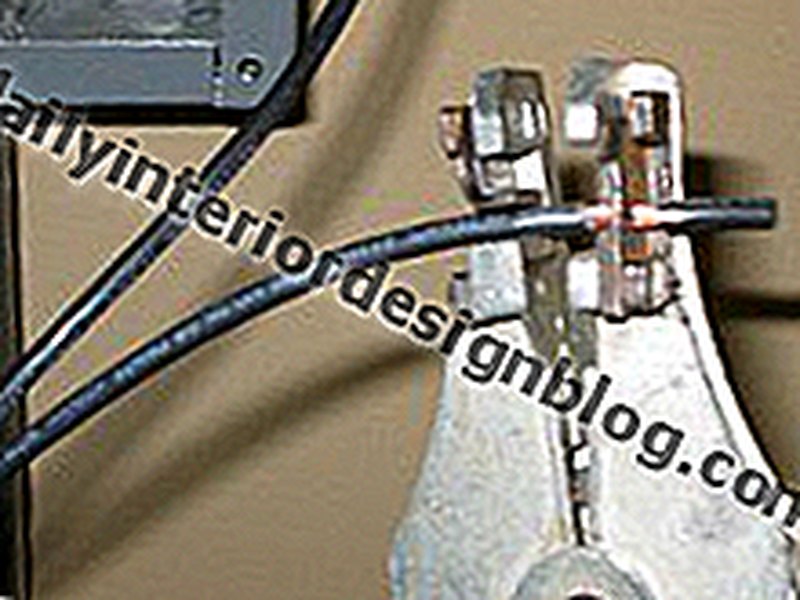

Introduceți firele circuitului în cutie și fixați-le în cutie, după cum este necesar. Îndepărtați aproximativ 1/2 inch de izolare de la fiecare capăt al celor două fire negre (fierbinți) și firul de masă verde, folosind stripte de sârmă.

Cum se instalează un întreruptor de 240 volți: Pasul 3

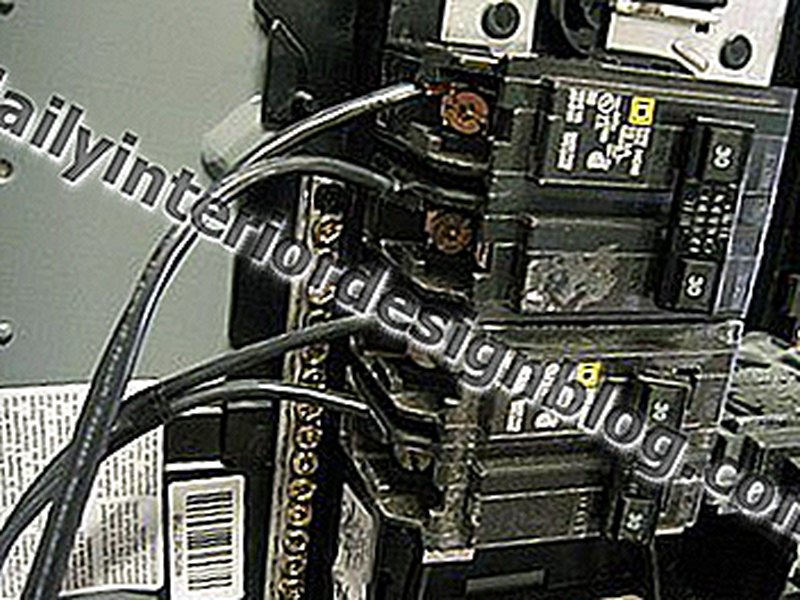

Conectați fiecare dintre cele două fire fierbinte negre la unul dintre bornele întrerupătorului. Asigurați-vă că introduceți complet firele în borna șurubului și strângeți șurubul terminal cu ajutorul unei șurubelnițe.

Cum se instalează un întreruptor de 240 volți: Pasul 4

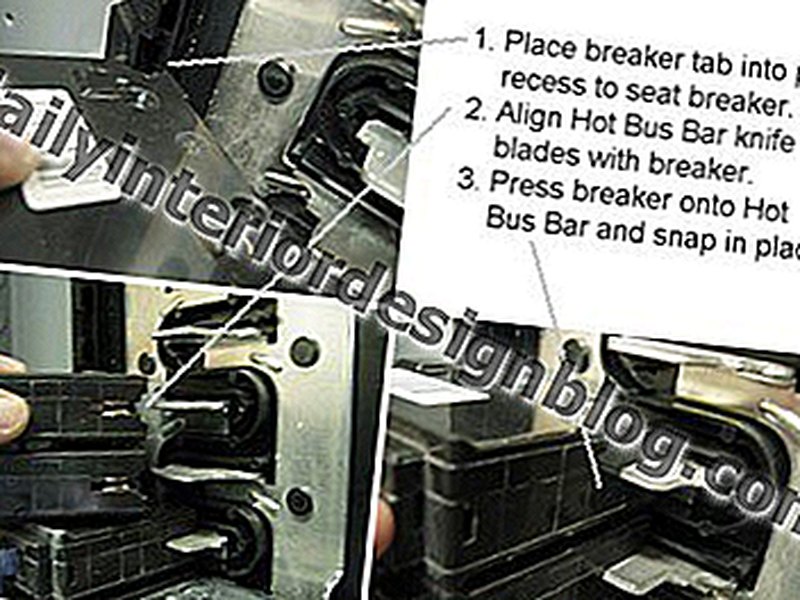

Instalați întrerupătorul în panou, înclinând întreruptorul astfel încât capătul său cu file să se încadreze în fante sau bara de montare pe carcasa panoului, apoi înclinați celălalt capăt în jos până se fixează pe cele două lame de cuțit ale barelor de autobuz.

Cum se instalează un întreruptor de 240 volți: Pasul 5

Confirmați că întreruptorul este sigur și complet fixat în loc. Ar trebui să fie complet cu celelalte întrerupătoare din panou.

Cum se instalează un întreruptor de 240 de volți: Pasul 6

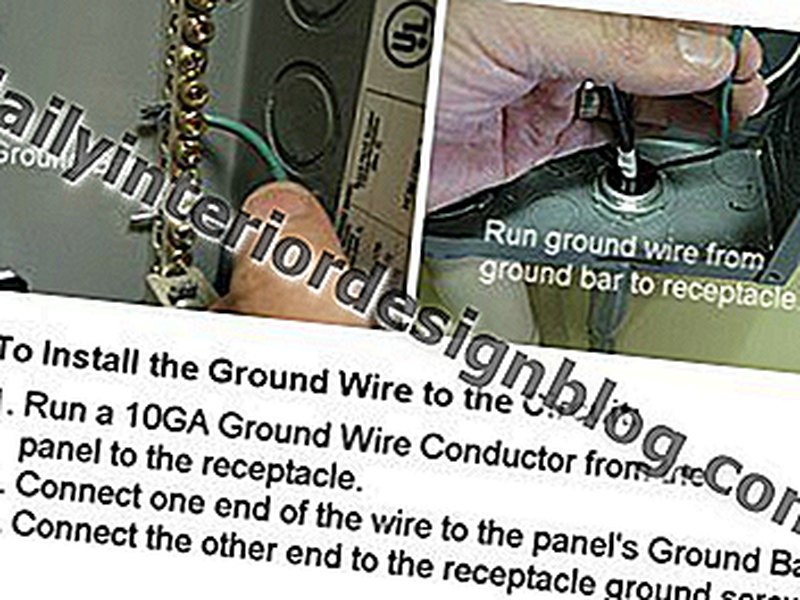

Conectați cablul de masă al circuitului la bara de masă de pe panoul de serviciu, introducând capătul dezbrăcat al sârmei într-o fantă deschisă a barei și fixând bine firul cu șurubul terminal. Firul de la sol trebuie să utilizeze un slot deschis pe bara autobuzului; nu conectați mai mult de un fir la un singur slot.

Cum se instalează un întreruptor de 240 de volți: Pasul 7

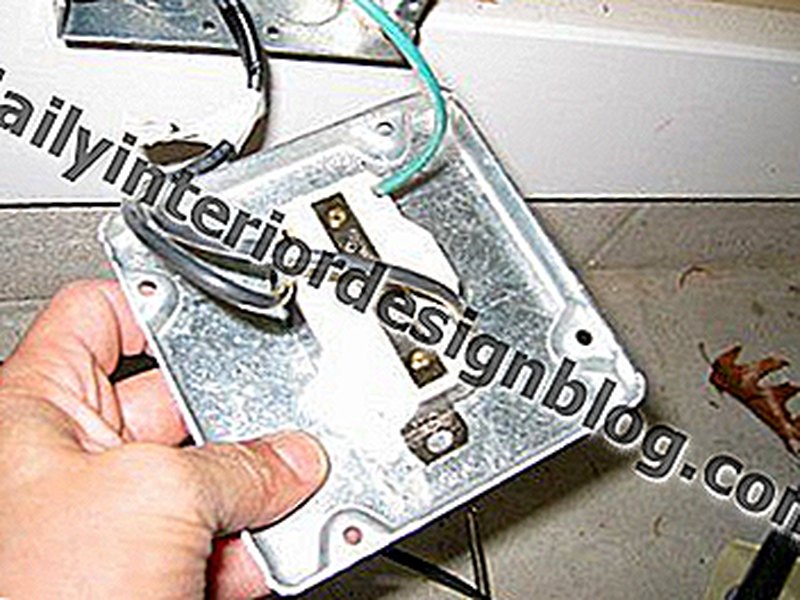

Finalizați conexiunile de cabluri și instalarea recipientului sau a altui dispozitiv pe circuit, urmând indicațiile producătorului.

Reinstalați capacul frontal mort și ușa de pe panoul de service. Porniți întreruptorul principal pentru a restabili puterea și testați noul circuit pentru o funcționare corectă.
