Cum se instalează un comutator electronic cu variatoare

Instalarea unui contor electronic - Introducere

Pereții standard comută puterea de lumină la corpuri de iluminat, simplu și oprit. Cu toate acestea, dimmers-urile vă permit să variați intensitatea iluminatului controlând cantitatea de tensiune pe care o primește un dispozitiv.

Dispozitivele de stil vechi funcționează folosind un reostat - un rezistor variabil mare. Pe măsură ce creșteți rezistența în reostat, tensiunea la lampă a fost scăzută și energia care ar fi trecut la o lumină mai strălucitoare, în schimb, s-a stins pe măsură ce energia termică irosită disipată în dimmer.

Dar vremurile s-au schimbat, iar acum folosim variatoare electronice. Dimmerele electronice folosesc acum un mic dispozitiv ingenios numit Triac. Un Triac este un comutator sau releu electronic cu trei terminale, cu stare solidă, care transformă rapid puterea la o lampă pornită și oprită de până la 120 de ori pe secundă. Deoarece această secvențare a puterii are loc atât de rapid, nu este perceptibilă pentru ochiul liber. Alte avantaje sunt faptul că generează foarte puțină căldură și economisește energie.

Noțiuni de bază

Așa că citiți mai departe! Acest tutorial vă parcurge etapele înlocuirii unui comutator cu un singur pol cu ​​un dimmer electronic folosind iluminare cu incandescență sau cu halogen . Puteți face acest lucru ușor, puteți crea iluminat de spirit și puteți economisi energie într-un singur proiect ușor. Dacă aveți o configurație de comutare cu trei căi, în care lumina este controlată de două întrerupătoare, atunci puteți instala un dimmer pentru a înlocui unul dintre comutatoare, dar asigurați-vă că cumpărați un comutator identificat ca un dimmer cu trei căi.

NOTĂ: Dacă aveți un bec fluorescent compact (CFL) sau un bec LED, întrerupătoarele cu dimmer nu vor funcționa. Dacă doriți să diminuați un bec CFL sau LED, veți avea nevoie de un bec special dimmabil, care costă mai mult decât becurile standard.

Nivel de dificultate

• Uşor

Instrumente și materiale necesare

• Şurubelniţă
• Tester de circuit neon
• Instrument combinat
• Nou comutator electronic de dimmer
• Piulițe de sârmă
• Banda electrica

Opriți alimentarea pe circuit

Să începem cu începutul. Înainte de efectuarea oricărei reparații pe un circuit electric, trebuie să vă asigurați că alimentarea este oprită.

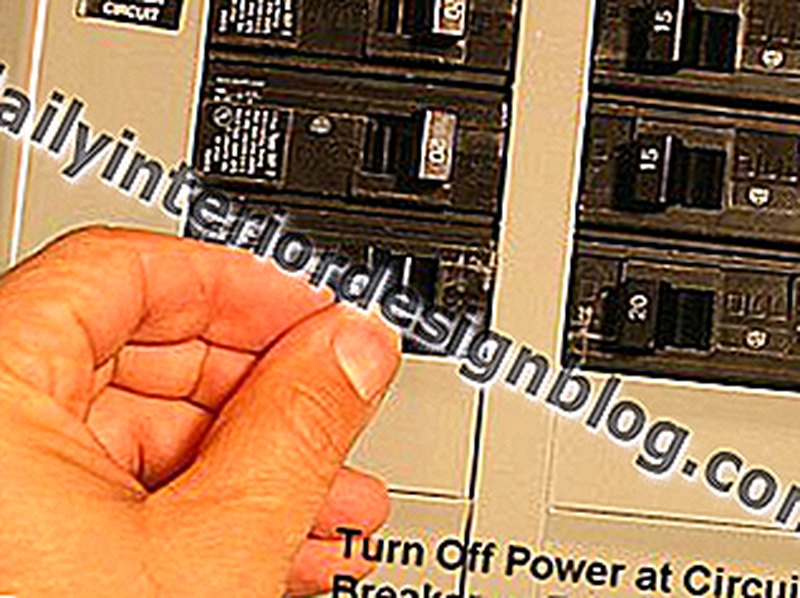

• Opriți puterea către circuitul care alimentează comutatorul. Faceți acest lucru accesând panoul de servicii electrice și fie îndepărtați siguranța, fie opriți alimentarea întrerupătorului la întrerupător.
• Îndepărtați placa de acoperire de pe comutatorul pe care îl înlocuiți și trageți cu atenție întrerupătorul din cutia electrică trăgând ușor de curelele de montare.
• Folosind un tester cu circuit de neon, testați bornele comutatorului pentru a vedea dacă s-a oprit puterea. Atingeți o sondă a testerului de circuit pe fiecare dintre bornele șuruburilor de pe comutator, în timp ce atingeți cealaltă sondă fie cu firul de împământare din cupru, fie cu cutia electrică din metal împământată. Dacă testerul nu se aprinde, puterea este oprită.

Deconectați și eliminați comutatorul existent

Acum, când alimentarea este oprită, puteți îndepărta în siguranță vechiul comutator.

• Slăbiți bornele șuruburilor de pe comutator și îndepărtați firele. Dacă întrerupătorul a fost conectat cu împingere în fitinguri, va exista un slot pentru a introduce o șurubelniță mică sau un cui care va elibera firul.
• Îndreptați firele și verificați starea lor. Cablurile greșite vor trebui să fie decupate și re-dezbrăcate pentru a asigura sârmă goală pentru a se conecta la comutatorul de dimmer.

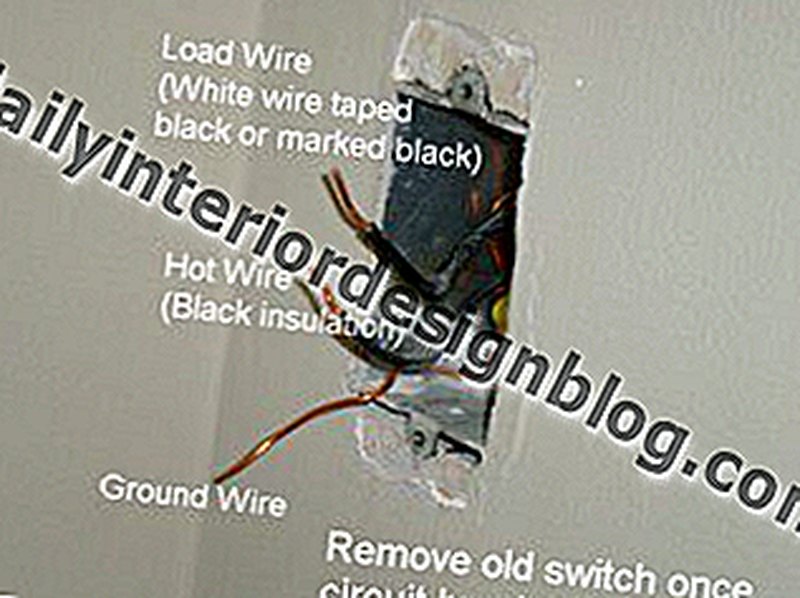

• De obicei, vor exista două sau trei fire care să se deconecteze de la comutator. Unul va fi de obicei un fir negru izolat și este un fir „fierbinte”. Un alt fir izolat poate fi alb, dar cu o bandă electrică neagră înfășurată în jurul lui pentru a indica acest lucru, de asemenea, transportă curent în această situație. Al treilea fir, dacă este prezent, va fi o sârmă de cupru goală. Dacă nu există un fir de masă de cupru gol pe întrerupător sau în cutia electrică, citiți mai departe.

Ce se întâmplă dacă cutia de comutare nu are fir de împământare?

Uneori într-o casă sau un apartament mai vechi, este posibil să aveți o cutie de comutare care nu are sârmă la sol. În acest caz, o excepție de la articolul 404.9 (B) din actualul Cod Electric Național (NEC) permite ca un dimmer fără a fi conectat un fir de masă să fie încă instalat dacă este înlocuitor.

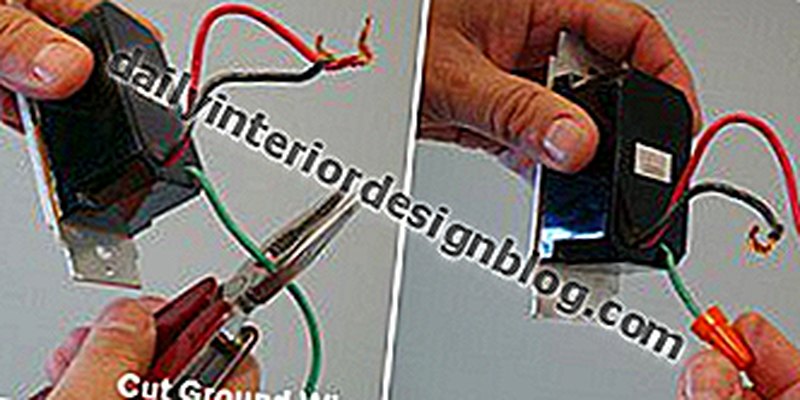

Pur și simplu îndepărtați firul de dimmer sau tăiați-l scurt și acoperiți-l cu o piuliță de sârmă, așa cum se arată în fotografia de mai sus. De asemenea, rețineți că, dacă dimmerul este instalat fără fir de masă, conform acestei excepții NEC, atunci trebuie să aibă o placă de plastic necombustibilă.

Conectați cablul de masă la contor

Presupunând că aveți un fir de masă în cutia de comutare este timpul să îl conectați.

• Dacă există o izolație pe cablul dimmer pentru sârmă la sol, îndepărtați aproximativ 5/8 "de sârmă, folosind o unealtă combinată.
• Țineți firul de masă dimmer de-a lungul firului de masă al circuitului și fixați-l împreună cu o piuliță de sârmă răsucită peste capete în sensul acelor de ceasornic.
• Asigurarea conectorului cu câteva folii de bandă electrică este o idee bună, dar nu este necesară.

Conectați sârma de încărcare la contor

Dimmerele electronice pot obține un pic particular despre ce fir merge. Probabil că veți observa două fire diferite colorate pe spatele întunecătorului. Un fir va fi negru, iar celălalt va fi o culoare, probabil roșu sau albastru. Să presupunem albastru pentru acest tutorial.

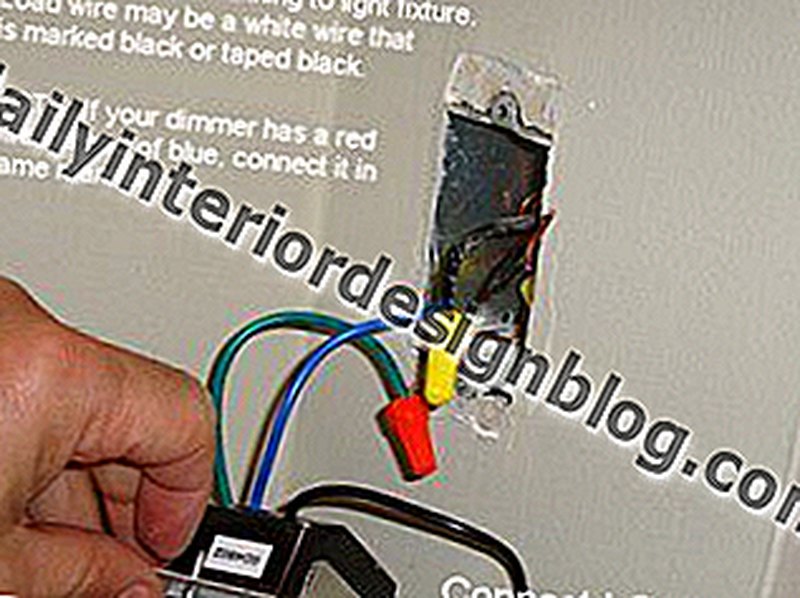

Acest fir de culoare albastru trebuie conectat la sârma LOAD din caseta de comutare. Firul de încărcare rulează de la comutator la aparatul de iluminat.

Acum cum spuneți ce fir este care? După cum vă amintiți, unul dintre firele izolate pe care le-ați deconectat de la comutatorul inițial era negru, cu celălalt fir, alb, sperăm, etichetat cu bandă neagră. Acest fir alb este firul LOAD. Banda neagră înseamnă că instalatorul anterior l-a marcat pentru a indica faptul că nu este un fir neutru, dar transportă și curent fierbinte.

Conectați firul albastru la firul LOAD după cum urmează:

• Dacă există o izolație pre-tăiată pe cablul dimmer pentru firul albastru, îndepărtați-l astfel încât să expuneți aproximativ 5/8 "de sârmă.

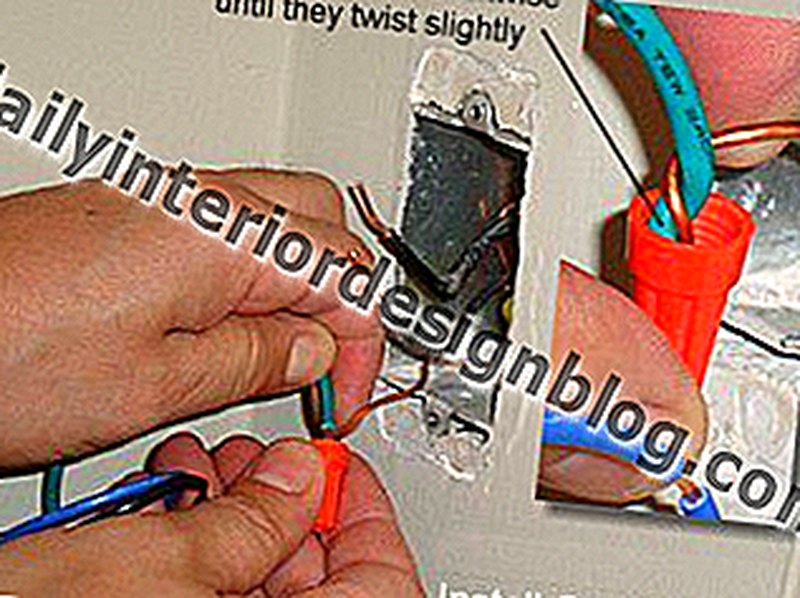

• Țineți capătul expus al firului albastru dimmer de-a lungul firului de încărcare a circuitului și fixați-le împreună cu o piuliță de sârmă răsucită peste capete în sensul acelor de ceasornic.
• Rotiți perechea de fire până când există o ușoară răsucire în ambele - apoi conexiunea este suficient de strânsă.
• Asigurarea conectorului cu câteva folii de bandă electrică este o idee bună, dar nu este necesară.

Conectați cablul fierbinte la intensitate

În continuare, conectați firul negru rămas, care este firul HOT. Firul fierbinte asigură alimentarea circuitului și trece de la comutator la sursa de energie electrică din panoul tău.

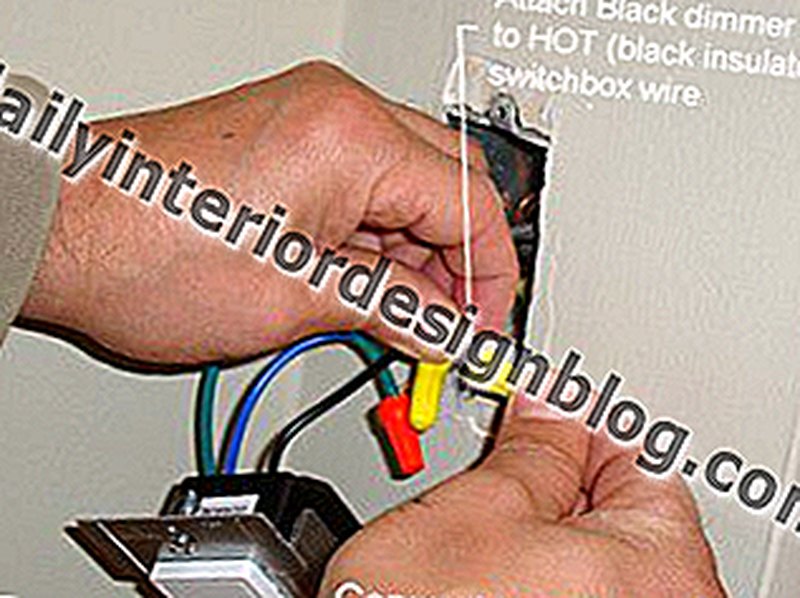

Conectați cablul de fir negru de la dimmer la firul negru solid din cutia de comutare, după cum urmează:

• Dacă există o izolație pre-tăiată pe cablul dimmer pentru firul albastru, îndepărtați-l astfel încât să expuneți aproximativ 5/8 "de sârmă.
• Țineți capătul expus al firului albastru dimmer de-a lungul firului HOT de circuit și fixați-le împreună cu o piuliță de sârmă răsucită peste capete în sensul acelor de ceasornic.
• Rotiți perechea de fire până când există o ușoară răsucire în ambele - apoi conexiunea este suficient de strânsă.
• Asigurarea conectorului cu câteva folii de bandă electrică este o idee bună, dar nu este necesară.

Dimmer Test pentru o funcționare corectă

După ce firele sunt conectate, trebuie să testăm funcționarea dimmerului după cum urmează:

• Porniți alimentarea la panoul de service electric.

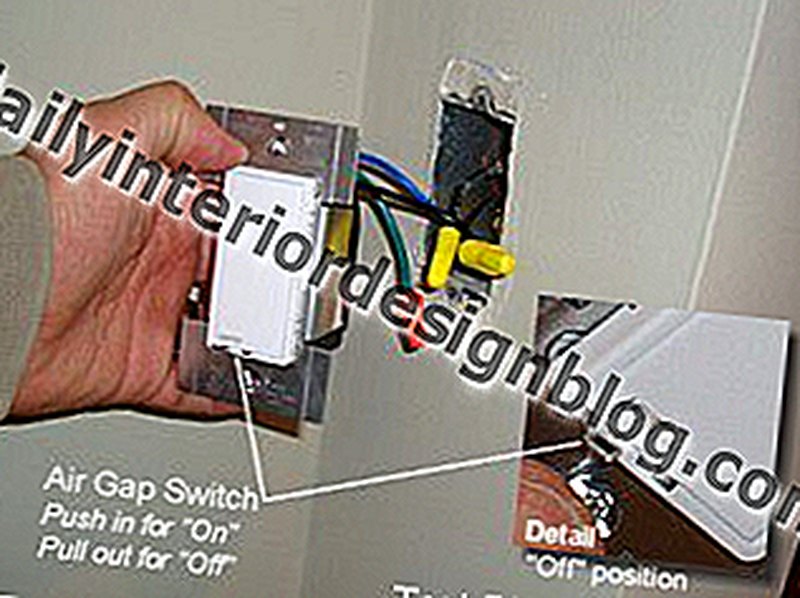

• Unele variatoare, cum ar fi acest Leviton Decora ©, au un comutator de decalaj al aerului care controlează local puterea comutatorului. Când este scos, acesta taie puterea, iar atunci când este împins, permite alimentarea comutatorului. Asigurați-vă că este împins.

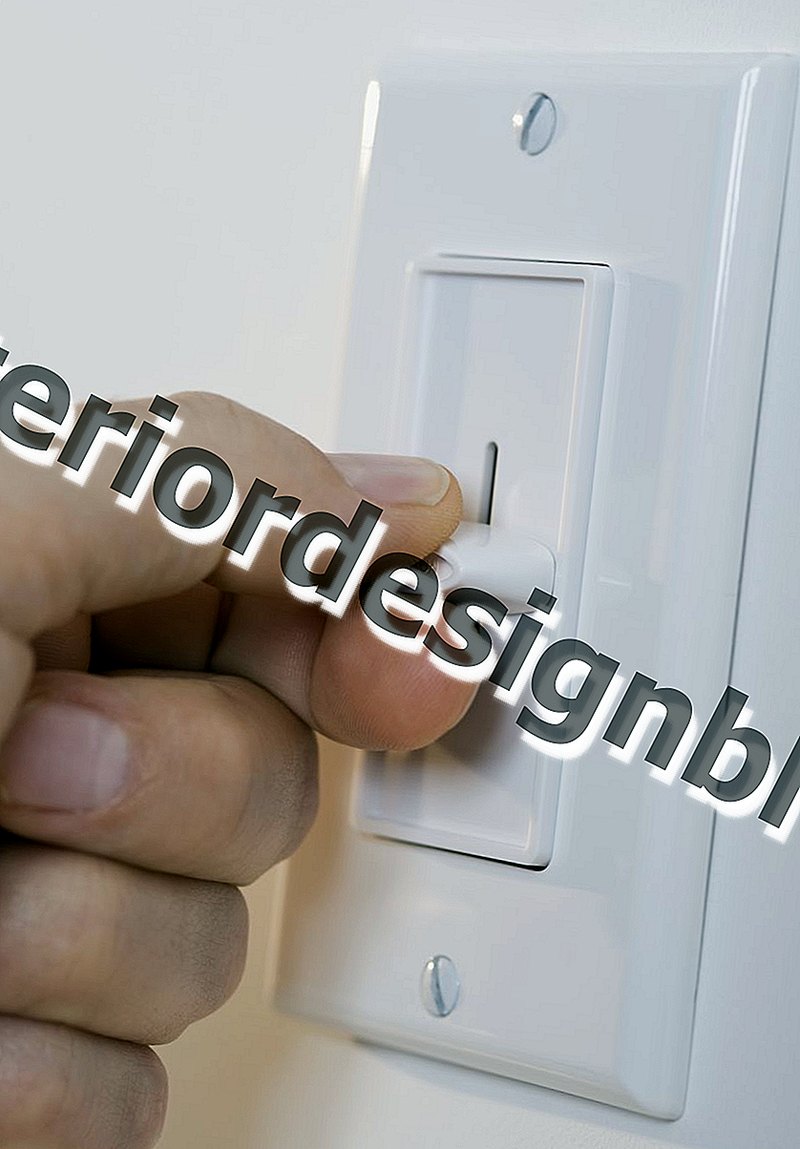

• Apăsați placa de atingere, maneta sau bara de glisare pentru a porni dimmerul.
• Dacă luminile se aprind, sunteți cu toții la pasul următor.
• Dacă dimmer nu funcționează, consultați Secțiunea 10: „Depanarea” din acest tutorial.

Instalați plăcuța Dimmer Cover

Acum că aveți dimmerul complet conectat și funcționat, trebuie să îl puneți din nou în perete și să îl acoperiți.

• Îndoiți cu atenție firele în cutia de comutare.
• Apăsați ansamblul dimmer în caseta de comutare.

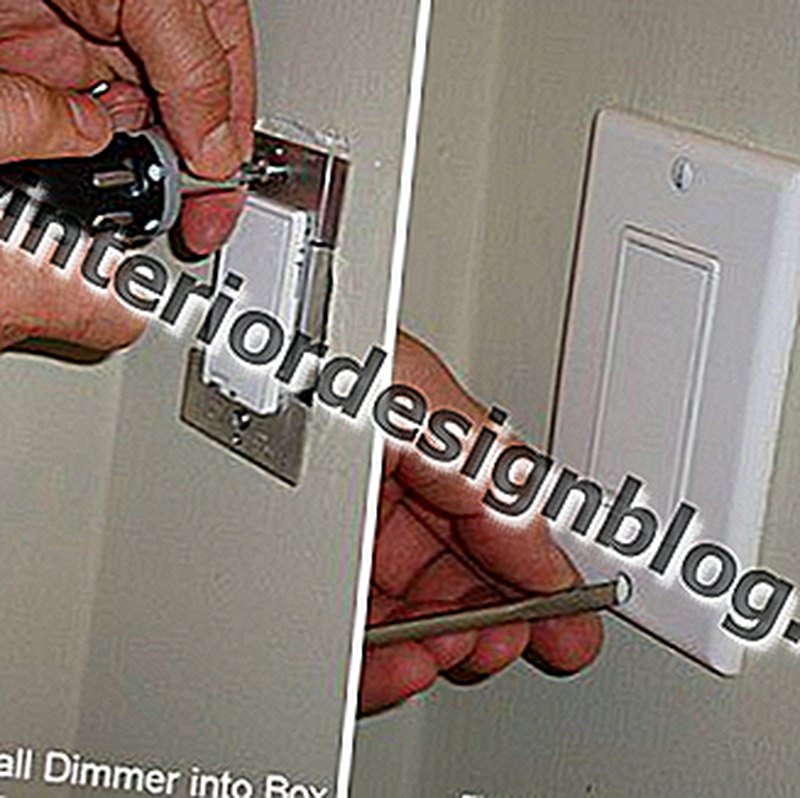

• Montați cele două șuruburi de montare a plăcii cu dimmer.
• Așezați placa de acoperire din plastic peste dimmer și fixați-o cu cele două șuruburi de finisare.

Asta e, ai terminat!

Dimmer Depanare

Depanare

Dacă ați conectat dimmerul și nu funcționează corect, să aruncăm o privire la câteva probleme și soluții posibile:

Dimmer nu funcționează

• Firurile negru și albastru dimmer pot fi eronate. Încercați să inversați cablarea firelor alb-negru la firele circuitului.
• Întrerupătorul de decalaj al aerului poate fi scos, închizând întrerupătorul. Asigurați-vă că întrerupătorul de gol de aer este împins.
• Becul poate fi ars. Înlocuiți un bec rău.
• Întrerupătorul poate fi declanșat sau siguranța arzată. Resetați întreruptorul.
• Aparatul poate utiliza un bec CFL sau LED care nu poate fi redus. Folosiți bec corect.

Lumini Flicker

• Puterea becului este mai mică de 40 de wați. Înlocuiți cu un bec mai mare.
• Conexiune de sârmă liberă în cutia de comutare. Verificați firele.
• Conectare defectă a becului. Strângeți becul în priză.
